소형볼류트펌프

DSVD소형볼류트펌프
(End Suction Volute Pump)

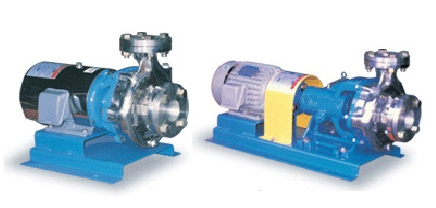

내부이미지

적용범위
펌프 선정도
데이터 시트
조립 부품도
외형 치수도
특성 및 사용용도

적용 범위

항목		1750RPM	3500RPM
최대유량범위㎥/min		0.1 ~ 7	0.2 ~ 6
최대양정(m)		5 ~ 60	8 ~ 85
사용온도범위 ℃		청수 0~90℃
허용압입압력 kg/㎠G		10K 절대전양정/10 이하
회전방향		CW
최대흡입양정(m)		-6 ~ -7(20 ℃기준)
플랜지(FLANGE)	Ratings	KS 10 kgf/㎠
플랜지(FLANGE)	Facing	RF FF
구조	임펠러	CLOSE (OPEN)
	패킹부	GLAND/P, M/SEAL
	베어링형식	Ball B/R
플랜지위치	흡입플랜지	END SUCTION
플랜지위치	토출플랜지	TOP DISCHARGE

적용규격

ISO 2585 (국제표준화규격)

KS B7501 (한국표준규격)

JIS B8313 (일본표준공업규격)

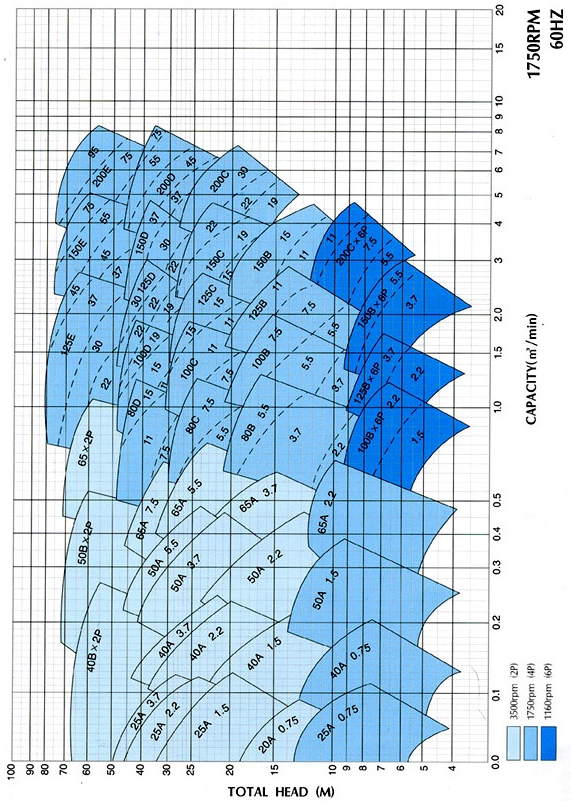

펌프 선정도

PUMP SELECTION CHART

내부이미지

데이터 시트

축봉장치

Unbalanced seal
(Standard type)
Outside
seal
Balanced seal
(Standard type)
Gland packing
(Standard type)

M/SEAL TYPE을 사용하면 누수를 완전히 차단합니다.

M/SEAL TYPE은 PACKING TYPE보다 동력소모를 1/3부터 1/6까지 동력소모를 현저히줄여줍니다.

데이터 시트

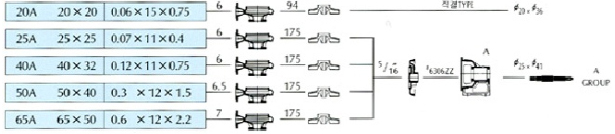

MODEL	BORE	SPECIFICATION	CASING	IMPELLER	STUFFING BOX	B/R HOUSING	SHAFE	GROUP
MODEL	(SUC x DIS.)	Q(㎥xm) xH(M)xP(kw)	THICKNESS	D(외경)	PACKING SIZE	BEARING NO#	M/SEAL DIA(INxOUT)	GROUP

내부이미지

조립 부품도

직결형
카플링형

NO	NAME OF PARTS	MATERIAL	Q'TY	NO	NAME OF PARTS	MATERIAL	Q'TY
223	STATOR	N.B.R	1	17	M/SEAL	TC:CA TC:TC SIC:SIC	1
222	ROTOR		1	16	BEARING		2
73	GASKET	VITON	1	11	STUFFING BOX	SSC13	1
32	IMPELLERKEY	STS304	1	6	SHAFT	STS304	1
24	IMPELLER NUT	STS304	1	2	IMPELLER NUT	SSC13	1
23	BASE PLATE	SS410	1	1	CASING	SSC13	1
19	BRACKET	GC200	1	35	BEARING COVER	GC200	2
46	KEY	SM45C	1

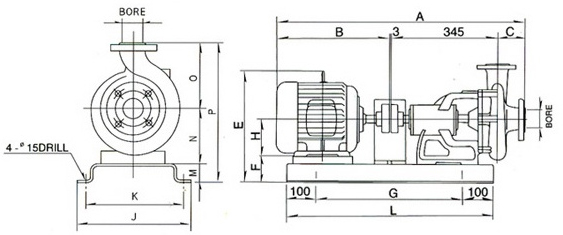

외형 치수도

직결 Type

내부이미지

MODEL	POWER (KW)	A	B	C	E	F	L	G	J	K	M	N	O	P	FRAME.H
DSV-20A	0.75X2P	375	313	62	215	45	330	190	290	250	45	80	105	230	80
DSV-20A	1.5X2P	425	363	62	225	45	330	190	290	250		90	105	240	90L
DSV-25A	0.75X4P	402	337	65	265	105	330	190	290	250		140	160	345	80
	1.5X2P	452	387		275	95			340	300					90L
	2.2X2P	452	387		275	95			340	300					90L
DSV-40A	0.75X4P	377	337	70	275	105	330	190	340	300			170	355	80
	1.5X2P	460	387		285	95									90L
	2.2X2P	460	387		285	95									90L
	3.7X2P	490	418		307	73	400	260							112M
DSV-50A	1.5X4P	457	387	70	285	95	330	190	340	300			180	365	90L
	2.2X4P	457	387		285	95	330	190							90L
	3.7X2P	488	418		307	73	400	260							112M
	7.5X2P	533	463		327	53	400	260	390	350					132S
DSV-65A	2.2X4P	496	416	80	295	85	400	260	340	300			190	375	100L
	3.7X2P	498	418		307	73			340	300					112M
	5.5X2P	543	463		327	53			390	350					132S
	7.5X2P	543	463		327	53			390	350					132S

캬플링 Type

내부이미지

MODEL	POWER (KW)	A	B	C	E	F	L	G	J	K	M	N	O	P	FRAME.H
DSV-25A	0.75X4P	707	294	65	265	95	560	360	560	360	45	140	160	345	80
	1.5X2P	767	354		267	85	610	420	340	300					90L
	2.2X2P	767	354		267	85	610	420	340	300					90L
DSV-40A	0.75X4P	712	294	70	275	105	560	360	290	245			170	355	80
	1.5X2P	794	354		285	95	610	420	340	300					90L
	2.2X2P	794	354		285	95	610	420							90L
	3.7X2P	835	395		73	680	480	112M
DSV-50A	1.5X4P	772	354	70	285	95	610	420	340	300			180	365	90L
	2.2X4P	772	354		285	95	610	420							90L
	3.7X2P	813	395		307	73	680	480							112M
	7.5X2P	878	460		327	53	720	520	390	350					132S
DSV-65A	2.2X4P	821	393	80	295	85	680	480	340	300			190	375	100L
	3.7X2P	823	395		307	73	680	480	340	300					112M
	5.5X2P	888	460		327	53	720	520	390	350					132S
	7.5X2P	950	522		327	53	720	520	390	350					132S

특성 및 사용용도

특성

01유량 양정의 표준화로 넓은 사용범위
02외형치수의 통일로 타사제품과동일치수(SUS, SC, HASTELLOY, BrC)
03부품의 표준화로 최대의 호환성 유지
04토줄구경이 중아상부에 위치하여 배관하중의 안전성과 가동 시 Balance 유지
05Back Pull Out 구조로 분해시 설비배관의 해체없이 작업
06용도에 다른 패킹 및 M/Seal 사용가능
07직결 TYPE으로 제작시 기계내장용으로 유리하며 좁은 공간에 설치 용이

용도

일반산업용(해수, 화학액, 기름, 알칼이, 공업용수, 화학공업용(내상용), 가정용수, 급수시설 및
빌딩용수처리용, 냉난방순환용, 관개 및 선박용, 스프링클러, 위생용, 농수용 등
- Chemical Industry 화학공업용
- Petroleum Refineries 석유정제공업용
- The Petrochemical Industry 석유화학공업용
- Other Various Industries 기타산업용
